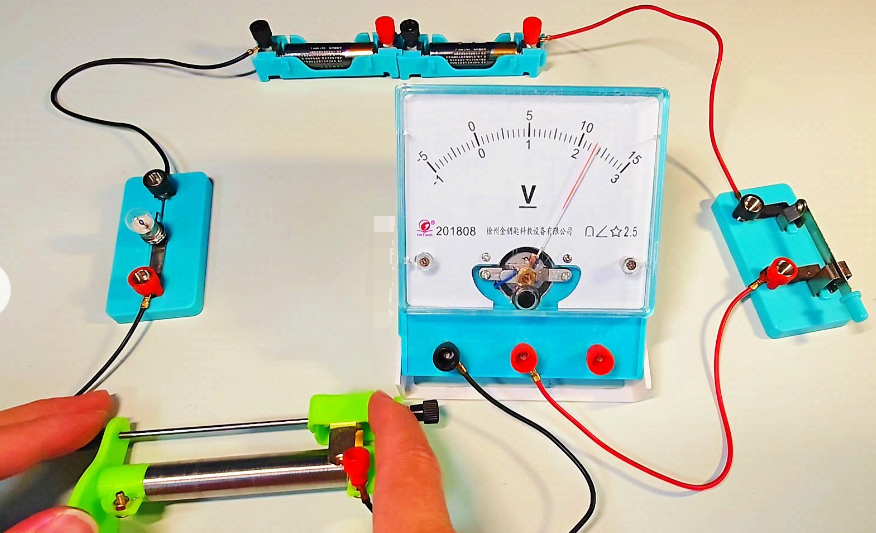

电压表串联在电路中会怎么样?

电压表是用于测量电路中两点之间的电位差（即电压）的仪器。正确使用电压表的方法是将其并联在电路中，而不是串联。如果将电压表串联在电路中，会产生以下几种后果：

 1. 电路中的电流显著减小

- 高阻抗：电压表的内阻通常非常高（几千欧姆到几兆欧姆），当它串联在电路中时，会显著增加电路的总电阻。

- 电流减小：由于总电阻增加，根据欧姆定律 \( I = \frac{V}{R} \)，电路中的电流会显著减小，可能导致电路无法正常工作。

 2. 电压表读数异常

- 电压降：由于电压表的高阻抗，它会分担一部分电路电压，导致其他元件上的电压降低。

- 读数错误：电压表显示的是其两端的电压，而不是原本需要测量的两点之间的电压，这会导致读数不准确。

 3. 影响电路功能

- 负载效应：电压表的高阻抗会对电路产生负载效应，改变电路的工作状态，尤其是对于敏感的电子设备，可能导致设备无法正常工作。

- 电源负载：如果电路中的电源不能提供足够的电流，可能会导致电源电压下降，进一步影响电路的正常运行。

 4. 安全问题

- 过流保护：某些电压表可能具有过流保护功能，当电流过大时会自动断开。但如果电压表的内阻不足以限制电流，可能会导致电压表损坏。

- 元件损坏：如果电路中的电流过大，可能会烧毁电路中的其他元件，如电阻、二极管等。

 正确使用方法

- 并联连接：为了正确测量电路中某两点之间的电压，应将电压表并联在这两点之间。这样，电压表不会影响电路的电流，也不会改变电路的工作状态。

- 选择合适的量程：确保电压表的量程大于被测电压，以防止损坏电压表。

 示例

假设有一个简单的电路，电源电压为12V，电路中有一个100Ω的电阻。如果将一个内阻为1MΩ的电压表串联在电路中：

1. 总电阻：\( R_{\text{total}} = 100\Omega + 1M\Omega = 1,000,100\Omega \)

2. 电流：\( I = \frac{12V}{1,000,100\Omega} \approx 12\muA \)

可以看到，电流非常小，几乎为零，电路几乎处于开路状态。电压表两端的电压接近12V，但这是由于电压表的高阻抗分担了大部分电压，而不是电路中实际的电压。

 总结

将电压表串联在电路中会导致电路中的电流显著减小，电压表读数异常，影响电路功能，并可能带来安全问题。因此，正确的做法是将电压表并联在需要测量电压的两点之间。
